Linee di incaglio rigide per singolo rame o singoli cavi di alluminio

MOQ:	1
Periodo di consegna:	120days
metodo di pagamento:	L/C, T/T

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

Cina

Marca

HNT

Certificazione

Numero di modello

630

Utilizzatori:

Cavo elettrico, di arenamento ed arenamento del conduttore, macchina di arenamento rigida del cavo d

Colore:

Personalizzato

Nome:

Macchina di arenamento rigida del cavo di cavo della pagina, macchina della fabbricazione di cavi, m

Applicazione:

Facendo cavo, incagliando cavo e fune, incaglio di alluminio o del rame dei conduttori

Materiale di filo:

rame, alluminio, acciaio, ecc.

Voltaggio:

Come richiesto dai clienti

PLC:

SIEMENS, facoltativa

Garanzia:

12 mesi

funzione:

arenamento, incagliando cavo e fune

Velocità di rotazione della gabbia:

40-156r/min.

Nome del prodotto:

macchina di arenamento rigida della struttura

Rollo di presa:

PND1600-PND3150

Tipo:

Fondo laterale autol che carica, macchina automatica

passo di E-torsione:

500-2400mm

Gamma di passo:

40-120 mm

Evidenziare:

Lini rigide di fiocco di rame singolo

Cavi singoli: linee rigide

fili di alluminio singoli linee rigide

Descrizione del prodotto

Linee rigide di filamento

Generale Descrizionee requisiti tecnici:

Questa macchina (con dispositivo di caricamento a blocchi) è adatta per la produzione di fili di Al/Cu di lunga lunghezza, compatti e nudi, e di fili di lega di alluminio ACSR e conduttori di settore.La macchina è azionata da un motore separato per ogni gabbia e doppio capstanIl passo di blocco può essere regolato tramite touch screen.

Parametro tecnico principale:

Categoria	Attrezzature	Quantità
Pagamenti	Dispositivo di rimborso PND1600 (colonna - tipo)	1 set
Pagamenti	Dispositivo di compensazione PND630 (tipo cono terminale)	1 set
Modello di gabbia di blocco	6 Gabbia di bobbin	1 set
	12 gabbia di bobbin	1 set
	18 Gabbia di bobbin	1 set
	24 Gabbia di bobbin	1 set
	30 Gabbia di bobbin	1 set
Sistema di carico e scarico	Sistema automatico di carico e scarico laterale (o laterale - inferiore)	5 serie (una per ogni gabbia)
Equipaggiamento ausiliario	Chiudere la matrice e la testa compatta	5 serie (una matrice e 2 teste compatte per ogni gabbia)
Equipaggiamento ausiliario	Contatore di contatori	1 set
Capstan	Doppio capstan Φ2500	1 set
Prendere - su	PN 1600 - 3150 dispositivo di raccolta di tipo portale con traversing	1 set
Sistema di sicurezza	Copertura di sicurezza	1 set
Sistema di controllo	Sistema di controllo elettrico sincrono HNT	1 set

Diametro del filo singolo	Sezione massima del conduttore	Velocità della linea	Velocità di rotazione massima (vuoto / pieno)
Cu ø 1,5 - ø 4,5 mm Al ø 1,8 - ø 5,0 mm	Cu 800 mm rotondo e compatto2 Compatto rotondo Al 1200mm2 Settore Cu 630mm2 Cu 800 pre-spiralizzatomm2 Settore Al 800mm2	6 - 60 m/min	6 bobine 220/210 giri al minuto 12 bobine 220/190 giri al minuto 18 bobine 205/180 giri al minuto 24 bobine 205/150 giri al minuto 30 bobine 205/120 giri al minuto

Stranding Pitch	Lungozza di posa a rotazione pre-spirale	Altezza del centro della linea	Pagare Bobbin in gabbia
34 - 1024 mm	800 - 2000 mm	1100 mm	PND630 (L'acquirente fornisce il disegno della bobina

Controllo elettrico:

La linea di produzione è controllata da PLC e touch screen, azionata da un motore AC e l'unità di azionamento adotta 690 governatore.e i parametri del processo di produzione possono essere impostati e memorizzati. Display parametri di lavoro di produzione, stato di lavoro della macchina e punto di guasto della macchina, ogni sezione gabbia può essere impostato separatamente parametri correlati,e può essere impostato in base alla situazione reale per modificare i parametri■ L'intera macchina è controllata da un PLC Siemens e da uno schermo touch mode.che può mantenere sostanzialmente lo stesso passo del filo in diverse condizioni di funzionamento.

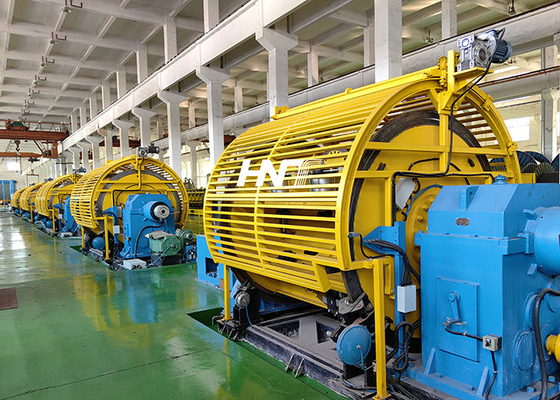

Linee di incaglio rigide per singolo rame o singoli cavi di alluminio 0
