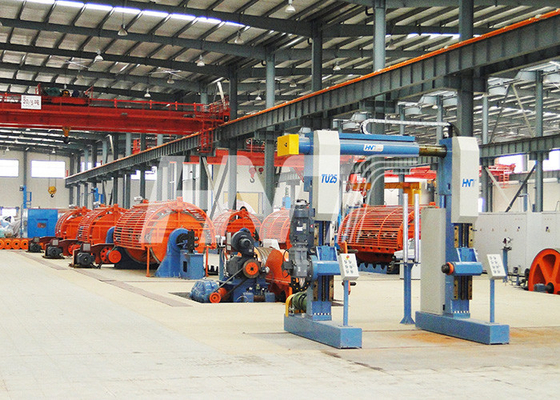

macchina di incaglio rigida della struttura 1+6+12+18/710B con il singolo sistema di azionamento
macchina di incaglio rigida 6B
,macchina di incaglio rigida del pioniere 18B
,macchina dell'intrecciatura del filo di rame 30B
Macchina di incaglio rigida con il singolo sistema di azionamento:
Caratteristica principale:
- Macchina di incaglio rigida di ultima alta velocità di tecnologia;
- Bobbin Batch Loading automatico adatto a produzione - fino a 3000 millimetri quadrati (Milliken) - dei cavi elettrici di EHV di 500 chilovolt - fino a 2000 millimetri quadrati d'altezza ha compresso il conduttore (dallo stampo/dal rotolo) - nuovo cavo a forma di pre di Genernation (TW) - conduttore sopraelevato composito - conduttore sopraelevato ACSR/AAAC/AAC - selezione di rame di cavo - armatura del filo/striscia di acciaio dei cavi elettrici;
- Controllo facile dell'azionamento separato del motore a corrente alternata;
Descrizione della gabbia:
Ogni gabbia è fornita un motore per fare incagliando la gabbia per girare. Funziona costantemente e sicuro gabbia a rotazione in avanti, ha invertito la rotazione e la rotazione in ozio può essere fatta dalla maniglia di funzionamento. È facile da cambiare il passo e la posizione dal touch screen.
Airbag girante:
L'airbag rotatorio adotta il metodo di fronte dell'estremità. Il materiale dell'anello sigillante è a lega basata a rame, che è resistente resistente all'uso ed ad alta temperatura. Durante la produzione normale, l'anello sigillante è raffreddato dall'aria di raffreddamento. Quando la macchina è bloccata, l'aria compressa per il raffreddamento è chiusa automaticamente per conservare il consumo dell'aria.
La fine muore & testa compatta:
Dietro ogni gabbia, c'è un gruppo di supporto di compressione di chiusura del rullo e del dado;
La distanza del cavo vicino può essere regolato dalla vite del volantino, la fine muore può realizzare le funzioni di cavo che chiudono e che estraggono i cavi rotondi;
Il supporto compresso di rotolamento include due rulli trasversali di paia. È usato per la produzione del conduttore del settore o del giro;
Dispositivo comprimente (per il conduttore di forma del settore): Può fare la rotazione Z & S.
Data tecnica principale:
| Modello di macchina | JLK-630 | JLK-710 |
| Singolo diametro del filo di rame. | Φ1.7~Φ4.5mm | Φ1.7~Φ4.5mm |
| Singolo diametro del cavo di Alumium. | Φ1.8~Φ5.0mm | Φ1.8~Φ5.0mm |
| Singolo diametro del cavo della lega di Alumium. | Φ1.7~Φ4.5mm | Φ1.7~Φ4.5mm |
| Diametro del trefolo di massimo. | Φ30-55mm | Φ30-55mm |
| Lunghezza di disposizione | 40~350mm (senza punto regoli) | 40~350mm (senza punto regoli) |
| Massimo giri la velocità | 500rpm | 500rpm |
| Linea velocità massima | 100m/min | 100m/min |
| Velocità di riavvolgimento massima | 150~200m/min | 150~200m/min |
| Ripaghi in gabbia | 630 | 710 |
| Profitto del centro | PND630/1600 | PND630/1600 |
| Cabestano della ruota doppia | 2000mm, 2500mm | 2000mm, 2500mm |
| La gabbia gira il motore | Motore a corrente alternata di Siemens | Motore a corrente alternata di Siemens |
| Incaglio della struttura della gabbia | 6B, 12B, 18B, 24B, 30B, 36B | 6B, 12B, 18B, 24B, 30B, 36B |
| Metodo di caricamento | Caricamento laterale o caricamento inferiore | Caricamento laterale o caricamento inferiore |
