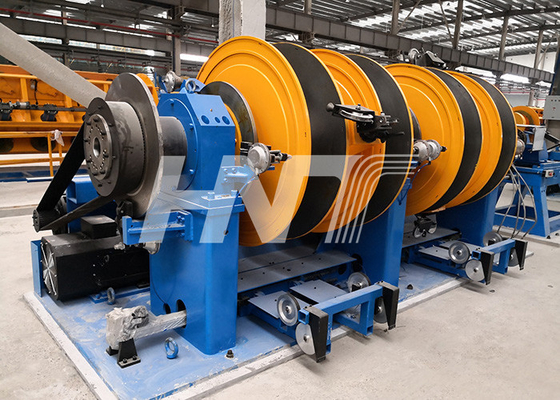

Macchina concentrica trapezoidale della fabbricazione di cavi del cavo metallico per il cavo elettrico di alta tensione del supplemento

Linea di incaglio concentrica ad alta velocità

1. Domanda di produzione di tutti i tipi di cavi elettrici di altissima tensione e di alta tensione, da spese generali al tipo di CA e isolato (facendo uso del conduttore di Milliken di alta qualità) o al tipo di CC (facendo uso del conduttore compresso grande giro o dei cavi trapezoidali);
2. Progettato per arenamento di NO--indietro-torsione;
3. Velocità di progettazione massima della gabbia: 500r/min;
4. Passo incagliato: 40~350mm (Stepless regolabile);
5. Il corpo incagliato è una struttura concentrica, che è composta anteriore e posteriore di sedile, di sistema dell'ala di volo, di sistema di memorizzazione della bobina e di cavo sostenenti che dividono il sistema. La gabbia, la bobina di stoccaggio ed il sistema trasversale sono determinati da un motore variabile indipendente di frequenza;
6. Ogni sezione della gabbia è fornita di sta riavvolgendo il dispositivo, i cavi del centro sono riavvolti alla bobina con un profitto esterno del riavvolgimento ed ogni bobina sta riavvolgendo un cavo. Il cavo del centro che riavvolge sulla bobina attraverso una traversata separata del motore il cavo.

Vantaggio della macchina:

1. dovuto la struttura concentrica della gabbia (il centro della bobina del profitto ed il centro di rotazione della gabbia coincidono), la forza centrifuga di ogni bobina è molto piccola, in modo dalla velocità girante della gabbia è più alta e la velocità d'incaglio è più veloce e l'efficienza di produzione è migliorata;

2. La bobina di stoccaggio della gabbia con grande capacità di carico e non richiede il frequente caricamento e lo scarico, che notevolmente abbia ridotto la quantità di lavoro per l'operatore;

3. Dopo che il singolo cavo sulla bobina di stoccaggio della gabbia è il profitto finito, il singolo cavo dopo il disegno può direttamente essere riavvolto sulla bobina che ha ridotto il processo di volume d'affari;

4. La tensione della gabbia ha niente a che fare con velocità girante della gabbia e la tensione è stabile e regolabile;

5. La struttura del corpo torto è compatta e ragionevole, poche parti d'uso, la quantità di manutenzione notevolmente è ridotta ed il costo di mantenimento è conservato;
