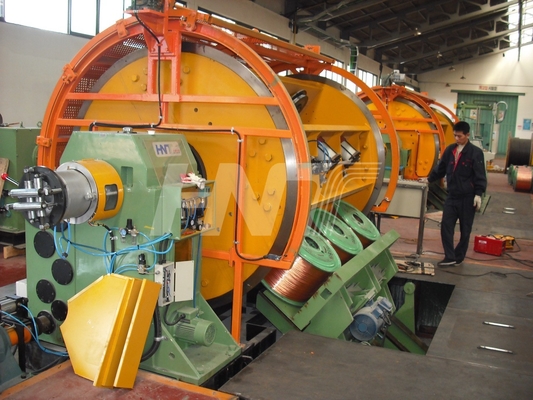

Macchina di incaglio rigida della struttura
macchine per il ripiegamento del telaio
Macchina di incaglio rigida della struttura
Applicazione
La macchina specificamente è destinata per fabbricare di rame ed i conduttori di alluminio con comprimere e prespiralling della forma del settore (facoltativa) come pure ACSR alla superficie ad alta velocità ed eccellente del conduttore per i cavi di H.V. hanno prodotto nella vulcanizzazione continua.
Fornito di un sistema di controllo costante di tensione e del sistema di frenatura intelligente:
Seguendo (supersonico) la lunghezza di cavo avvolta nella bobina, la lunghezza di cavo che rimane sulla bobina sarà individuata e trasmessa allo SpA. Lo SpA controllerà l'aria dipresa da una valvola proporzionale e farà la tensione della costante del cavo che segue la lunghezza del rimanere del cavo. Due gruppi controllano la tensione dei dischi del freno affinchè ripagare assicurino la pressione sui dischi è uguali. Il sistema di frenatura pneumatico è controllato da un sistema di frenatura intelligente. Quando gli arresti di emergenza la macchina, il segnale della velocità di ogni gabbia saranno trasmessi allo SpA dal sensore. Lo SpA effettuerà automaticamente i calcoli e fornirà le forze differenti del freno ad ogni gabbia dalla valvola proporzionale di conseguenza. Poi le gabbie differenti smetteranno di sincronizzare.
Dati tecnici principali
| No. dei tamburi in gabbia | 6,12,18,24,30,36 |
| Diametro di singolo cavo | Rame 1.5-4.5mm |
| 1.8-5.0mm di alluminio | |
| Lega di alluminio 1.5-4.5mm | |
| Velocità girante della gabbia |
6-bobbin 200 r/min 12-bobbin 180 r/min |
|
18 bobina 160 r/min 24 bobine 140 r/min |
|
| 30 bobina 120 r/min | |
| Lunghezza di disposizione |
bobina 6 37-500 millimetri bobina 12 44-590 millimetri |
| bobina 18 52-694 millimetri | |
| 24bobbin 61-819 millimetri | |
| bobina 30 72-1100 millimetri | |
| Linea velocità | 6.9~53m/min |
| Dimensioni della bobina in gabbia | PND 630 |
| Altezza del centro | 1100mm |
| Unità del cabestano | cabestano di trazione doppio del φ 2000(2500) |
