| MOQ: | 1 insieme |
| prezzo: | negotiable |
| standard packaging: | Secondo i requisiti del cliente |
| Periodo di consegna: | 30-120 giorni |
| metodo di pagamento: | T/T, L/C |

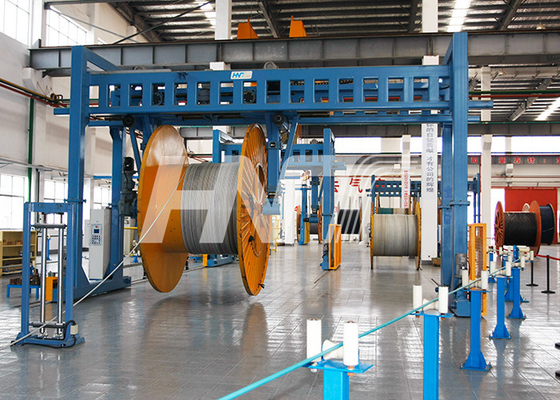

Presa portale della struttura
La presa d'attraversamento è della progettazione portale d'attaccatura del perno d'agganciamento. Le armi di sollevamento telescopiche sono strette, permettendo il buon accesso alla bobina quando fissa il cavo.
La presa ha due componenti principali: la struttura portale ed il trasporto d'attraversamento. Le armi di sollevamento telescopiche sono sospese dal carrello mobile, che è ruota montata sui fasci. Tutti i movimenti dei perni d'agganciamento, up-down ed in--fuori, sono motorizzati.
Il trasporto attraversa durante il funzionamento per mantenere una linea centrale diritta del cavo che entra nella bobina. Il passo e le svolte decisive d'attraversamento possono essere fissati appendendo i pulsanti del pannello di controllo.
La bobina è cane-perno guidato da un CA-motore controllato di vettore sopra un cambio di 2 punti. Il motore principale può essere fatto funzionare con coppia di torsione costante o essere controllato dal ballerino o dall'accumulatore. Il motore ha aerazione forzata ed è fornito di un freno elettromagnetico, lavorando come tenuta il freno o del freno dell'arresto di emergenza.
Un insieme dei perni d'agganciamento è incluso nella macchina di base.
I rulli di guida sono sospesi dalla struttura portale. I rulli sono facilmente regolabili per i diametri differenti del cavo.
Tutte le funzioni come rotazione della bobina, l'attraversamento, i movimenti dei perni d'agganciamento e trattamento automatico della bobina sono attivate e controllate dal pannello di controllo d'attaccatura.
Attraversamento della presa
I fasci della presa sono abbastanza lungamente di permettere che le bobine siano cambiate dal lato della linea di produzione. Due presa-UPS posizionato dietro a vicenda sono spesso la migliore soluzione per produzione continua.
Il posizionamento automatico del trasporto dalla posizione di carico sulla posizione di produzione e vice versa può essere attivato da un bottone. La bobina piena si muove automaticamente verso la posizione del cambiamento della bobina. La bobina è abbassata ed i perni d'agganciamento sono aperti. Dopo che i perni d'agganciamento sono inseriti manualmente nella bobina vuota, un secondo bottone è attivato e la bobina è sollevata e mossa lateralmente verso la posizione di lavoro.
Parametri tecnici:
| Modello | HT25 | HT32 | HT36 | HT42 |
| Diametro della bobina | 1250/2500 | 1600/3200 | 2000/3600 | 2500/4200 |
| Diametro massimo della flangia (millimetri) | 2500 | 3200 | 3600 | 4200 |
| Diametro minimo della flangia (millimetri) | 1250 | 1600 | 2000 | 2500 |
| Larghezza totale minima (millimetri) | 900 | 1180 | 1500 | 1900 |
| Larghezza totale massima (millimetri) | 1900 | 2120 | 2300 | 2400 |
| Diametro minimo del barilotto (millimetri) | 500 | 800 | 2500 | 2800 |
| Foro (millimetri) | 80 (100-125) | 80 (100-125) | 200 | 200 |
| Diametro di cavo minimo (millimetri) | 7 | 8 | 20 | 30 |
| Diametro di cavo massimo (millimetri) | 70 | 120 | 140 | 160 |
| Velocità di rotazione massima (RPM) | 7/17/37 | 7/17/37 | 6/12/22 | 6/12/22 |
| Gamma trasversale (millimetri) | 8-90 | 9-120 | 20-140 | 30-160 |
| Peso massimo della bobina (chilogrammi) | 12000 | 18000 | 25000 | 30000 |
|
|
