| MOQ: | 1 insieme |
| prezzo: | negotiable |
| standard packaging: | SECONDO I REQUISITI DEL CLIENTE |
| Periodo di consegna: | 30-120 giorni |
| metodo di pagamento: | T/T, L/C |

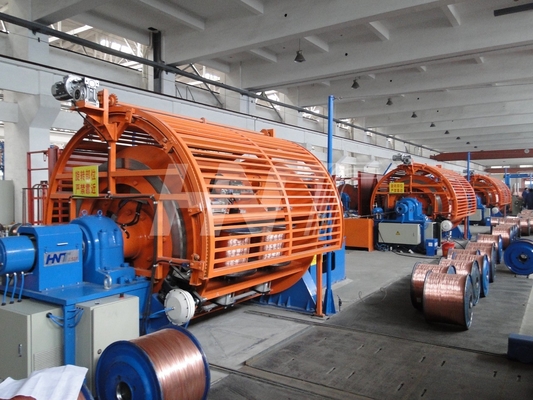

Macchina per cordatura rigida con telaio KJ630
Applicazione
Questa apparecchiatura è adatta per la produzione di grandi sezioni trasversali, anima in acciaio di lunga durata, filo a trefoli di alluminio e sistema di torsione senza ritorno di filo in lega di alluminio.Può essere utilizzato anche per la cordatura non attorcigliata e la compattazione di anime di fili di rame, tondi e in alluminio, nonché per la cordatura e la compattazione pre-intrecciata di conduttori divisi.
Questa apparecchiatura ha una buona rigidità della struttura ritorta del telaio, un'elevata velocità operativa, un carico e scarico rapido e conveniente.La trazione è un dispositivo di trazione a doppio supporto attivo, con elevata resistenza e grande forza di trazione;la ruota di spaccatura del filo divide i fili in modo naturale per evitare graffi durante il processo di torsione.L'arresto rottura filo è comandato direttamente su ogni bobina di svolgitura.Quando la linea viene disconnessa, l'host si fermerà automaticamente immediatamente.Controllo PLC, funzionamento stabile, prestazioni affidabili, alto grado di automazione.
Il sistema di controllo convertito per garantire il caricamento con successo in una sola volta:
Il carrello è controllato dal convertitore, l'operazione è lenta-fase-lenta, il che significa che il carrello si avvia lentamente, si muove di qualità e si avvicina lentamente alla gabbia.Può rendere il carrello stabile, affidabile e preciso.Posizionamento meccanico ed elettrico.
Sistema di controllo elettrico:
Il sistema di controllo sincrono per la cordatrice motorizzata separata è diverso da altri sistemi di cordatura simili di altri produttori.È facile da usare impostando tutti i parametri sul touch screen.Tutti i parametri di processo possono essere richiamati.Un esclusivo sistema di raccolta dati e pro garantisce che il funzionamento della macchina sia stabile e affidabile.La precisione della lunghezza di posa è inferiore al 3% in caso di arresto di emergenza e inferiore all'1% in caso di arresto normale della linea (controllo della comunicazione Profibus).
Dati tecnici principali
| N. di fusti in gabbia | 6,12,18,24,30,36 |
| Dia.di filo singolo | Rame 1,5-4,5 mm |
| Alluminio 1,8-5,0 mm | |
| Lega di alluminio 1,5-4,5 mm | |
| Velocità di rotazione della gabbia |
6 bobine 200 giri/min 12 bobine 180 giri/min |
|
18 bobine 160 giri/min 24 bobine 140 giri/min |
|
| 30 bobine 120 giri/min | |
| Lunghezza di posa |
6 bobine 37-500 mm 12 bobine 44-590 mm |
| 18 bobine 52-694 mm | |
| 24 bobine 61-819 mm | |
| 30 bobine 72-1100 mm | |
| Velocità della linea | 6,9~53 m/min |
| Dimensioni della bobina in gabbia | PND 630 |
| Altezza centrale | 1100 mm |
| Unità cabestano | φ2000(2500) Cabestano a doppia trazione |
